Ремонт фильер экструдеров. Часть 2.

Одним из направлений деятельности нашей компании является ремонт и изготовление экструзионных фильер. Изготовление фильер мы рассмотрим немного позднее. В этой статье мы расскажем как мы чиним изношенные и пофрежденнные фильеры, что можно починить а что уже нет и покажем некоторые фотоматериалы.


1. Какие фильеры мы восстанавливаем?


Чаще всего к нам в ремонт поступают 2 вида фильер - от выдувных экструдеров и плоскощелевые. Несмотря на схожие материалы из которых они изготовлены и тип гальванического покрытиия, это совершенно разные изделия в разрезе их ремонта.

Выдувные фильеры чаще всего используются для производства ПВД/ПНД пленок различной ширины и толщины. В зависимости от типа бывают одно и многослойные фильеры.

Основной износ в таких фильерах приходится на формующие поверхности - дорн и матрицу. В более тяжелых слуяаях изнашиваются распределители и колонны.

Основной задачей при ремонте является восстановление изначальных геометрических параметров а только уже затем замена гальванического покрытия. Поскольку все детали таких фильер круглые, то качественное восстановление геометрии деталей возможно только на вращении с применяемыми уже методиками механической обработки (токарная, шлифовальная итд).

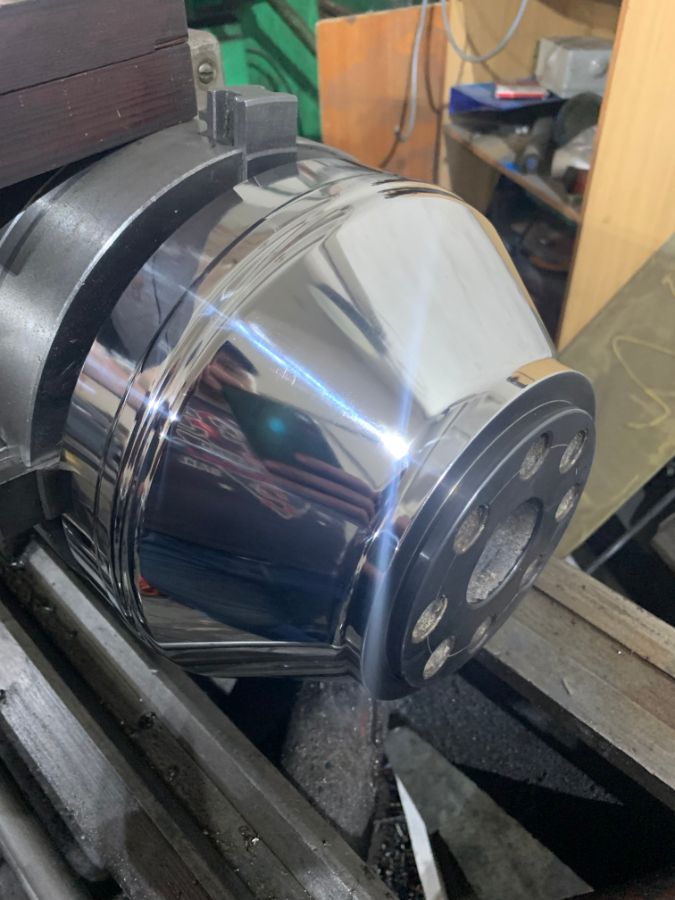

На фото показан пример подготовки матрицы к повторному нанесению гальванического покрытия




Также очень важным является соблюдение точных допусков при выполнении механической обработки. Так как круглые фильеры не имеют возможности регулировки отдельных участков формующих поверхностей.


Плоскощелевые фильеры поступают к нам в основном с повреждениями формующих губок, дорнов и гидроаккумуляторов. Ремонт таких фильер чаще всего включает в себя фрезерную обработку, шлифовку и полировку. Основной задачей как и с круглыми является восстановление геометрических параметров детали. Сложность этого этапа заключается в большх размерах и весах деталей. Не каждый станок способен вместить на себя деталь длиной к примеру 2,5 метра. Наши мощности позволяют обрабатывать такие плоскости.

Вторая сложность при восстановлении плоскощелевых фильер это большие объемы сварочных работ. Чаще всего применяется лазерная сварка и ручная обработка. На одной плоскости может быть до 50-70 мест, которые требуют наплавки и шлифовки. На фото пример такого этапа.



По этой причине срок ремонта таких фильер часто составляет 4-5 месяцев. Что обосновано большой разницей в стоимости ремонта и покупки новой фильеры.

В следующей статье мы расскажем о подготовке деталей под гальванические работы и типы гальванического покрытия.

Ремонт фильеры экструдера. Часть 1.

В статье мы кратко расскажем о возможных и наиболее часто встречающихся нами дефектах фильер выдувных экструдеров, способах и технологиях их ремонта, проблемах в ремонте и нашем опыте с 2013 года в этом виде работ.


Какие фильеры чаще всего попадают к нам в ремонт и с какими дефектами?


- выдувные фильеры от 150 до 450 мм

- плоскощелевые фильеры для стрейч пленки

- плоскощелевые фильеры для экструзии поликарбоната

- плоскощелевые фильеры для экструзии листов ПНД\ПП\ПВД

- плоскощелевые фильеры для экструзии ПВХ

- трубные фильеры

- фильеры для кабельной экструзии

- фильеры для выпуска спанбонда


Основные симптомы с которыми мы приниимаем фильеры в ремонт


- износ формующей части фильеры (губы, матрица, дорн)

- механические повреждения

- износ хрома

- термодеструкция

- человеческий фактор


В зависимости от результатов входного контроля, наша компания рекомендует от 1 до 3 вариантов ремонта фильеры. Либо, в случае ее тотального износа\повреждения - изготовление новой детали.


Так или иначе, результатом работы является введение фильеры в эксплуатацию, при значительной экономии денежных средств заказчика, относительно заказа новой детали.


За многие годы работы нами накоплен значительный опыт по восстановлению фильер. Отработаны технологии, понятны наиболее частые проблемы и скрытые дефекты.




Ниже представим несколько фотографий фильер ДО и ПОСЛЕ выполненного ремонта.
